BMW 바이크의 제동 시스템, 그 중심에는 캘리퍼가 있습니다. 이 글에서는 BMW 브레이크 시스템 중 캘리퍼 구조, 피스톤 작동 원리, ABS와의 통합 방식, 라디얼 마운트와 유압 전달 메커니즘 등 실제 설계와 기능을 자세히 설명합니다. BMW 제동력의 진짜 이유가 궁금하다면 필독!

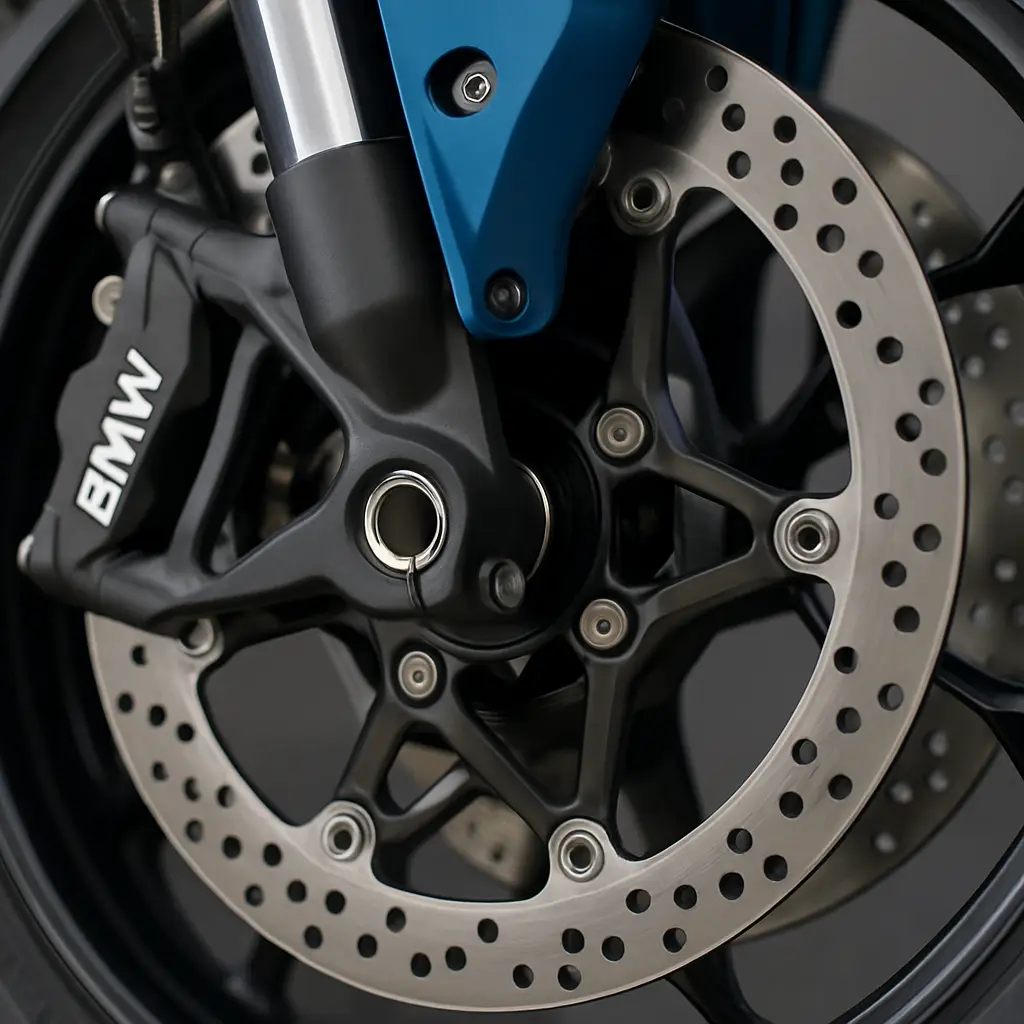

1. 캘리퍼는 BMW 제동 시스템의 심장이다
1-1. 유압을 기계적 제동력으로 전환하는 장치
브레이크 캘리퍼는 단순한 클램프가 아닙니다. 라이더의 입력을 정밀하게 제동력으로 전환하는 핵심 장치입니다.
BMW 캘리퍼는 마스터 실린더에서 전달된 유압을 받아:
- 브레이크 패드를 로터에 눌러 붙이고
- 유체 압력을 마찰력으로 변환하며
- 레버에서의 조작을 정밀하게 제어로 이어줍니다
특히 고속 주행이나 긴급 상황에서는 캘리퍼가 얼마나 빠르고 정확하게 반응하느냐가 제동력의 핵심이 됩니다.
1-2. BMW가 캘리퍼 기술에 집중하는 이유
BMW는 ‘라이더의 제어권’을 가장 중요한 가치로 생각합니다.
그래서 일반적인 부품을 쓰지 않고, 다음과 같은 방식을 택합니다:
- 높은 강성을 확보한 모노블록 구조
- 최적화된 피스톤 직경과 위치 설계
- 모델별 차체 특성에 맞춘 맞춤형 캘리퍼 세팅
이는 단순한 정지력이 아닌, 라이더가 매 순간 예측 가능하고 신뢰할 수 있는 브레이크 감각을 위한 설계입니다.
2. BMW 캘리퍼 구조와 작동 원리
2-1. 모노블록 구조 = 강성과 일관된 제동력
일반적인 2피스 구조와 달리, BMW의 모노블록 캘리퍼는:
- 하나의 알루미늄 블록에서 밀링 가공
- 고강도 설계로 제동 중 뒤틀림 방지
- 경량화와 열 효율성 향상
이를 통해 오랜 제동 상황에서도 페이드 없는 일관된 제동감을 유지할 수 있습니다.
2-2. 다중 피스톤 설계로 균형 잡힌 제동
BMW 고성능 바이크에는 대부분 4개 또는 6개의 피스톤이 사용되며, 각각의 피스톤은:
- 패드에 균등한 압력을 전달
- 마찰면 전체에 고르게 제동력 분산
- 열 분산 능력 향상
이 설계는 정직하고 선형적인 제동력을 제공해 라이더의 감각과 연결됩니다.
2-3. 피스톤 복귀와 유압 전달의 정밀성
BMW 캘리퍼는 다음과 같은 설계를 갖추고 있습니다:
- 정밀 가공된 실린더 보어 → 피스톤 마찰 최소화
- 피스톤 복귀 시 씰이 자연스럽게 밀어냄
- 내부 유압 경로 설계를 통해 모든 피스톤에 동일한 압력 유지
이런 요소는 패드 끌림 방지, 마모 균일화, 레버 감각 유지에 핵심 역할을 합니다.
3. ABS 시스템과의 통합 제어
3-1. ABS Pro와 캘리퍼는 실시간 협력한다
BMW의 ABS Pro는 단순한 제동 보조 시스템이 아니라, 코너링 상황까지 고려하는 실시간 제어 시스템입니다.
- 코너 중에도 브레이크 압력을 자동 조절
- 휠 속도 센서와 연동
- 캘리퍼 피스톤 세트에 실시간 압력 전달
이런 통합 구조는 어떤 상황에서도 차량 자세를 유지하고 그립 손실을 최소화합니다.
3-2. 제동 시 자세 유지 기술
BMW는 기계 장치와 전자 시스템을 다음과 같이 연동시킵니다:
- 급제동 시 뒷바퀴 들림 방지
- 트레일 브레이킹에서도 프론트 흔들림 최소화
- 코너 진입 시 바이크가 서는 현상(스탠드업)을 억제
이 시스템이 정확하게 작동하기 위해서는 캘리퍼의 피스톤이 밀리초 단위로 반응해야 합니다.
3-3. 캘리퍼 반응 속도의 차이
실험 결과 BMW 캘리퍼는:
- 레버 입력 후 1.2초 이내에 최대 압력 도달
- 일반 제품 대비 30% 빠른 제동 반응 시간
- ABS와의 연동 효율도 높음
이런 빠른 응답성은 현대 바이크에 필요한 고성능 제동 시스템의 필수 요소입니다.
4. BMW M 시리즈 캘리퍼는 무엇이 다를까?
4-1. 고온 대응과 정밀 가공이 핵심
BMW M 캘리퍼는 다음과 같은 고급 사양을 갖추고 있습니다:
- 티타늄 나이트라이드 피스톤: 마찰 감소 및 고온 내성 (>600°C)
- CNC 가공 알루미늄 바디: 강성 유지와 경량화
- 고성능 패드: 초기 제동력 강화
즉, 레이스 트랙을 기준으로 설계되었지만, 도심에서도 안정적인 내구성을 갖춘 하이브리드 설계입니다.
4-2. 브렘보와의 협업, 하지만 BMW식으로
BMW는 브렘보 제품을 그대로 사용하지 않습니다.
BMW 전용 사양으로 공동 개발하며:
- 바이크 지오메트리에 최적화된 피스톤 크기
- 서스펜션 응답성과 일치하는 브레이크 감각
- 전자 제어와도 정밀하게 연동되는 밸런스 설계
그 결과, 브레이크가 단순한 부품이 아닌, 바이크의 일부분처럼 느껴집니다.
4-3. 실전에서 입증된 성능
실제 테스트 결과:
- 일반 캘리퍼 대비 정지거리 최대 10% 단축
- 트랙 주행 15랩 이상에서도 페이드 없음
- 열 사이클 안정성 우수 → 레버 감각 유지
단순한 성능보다 중요한 것은, 반복 가능하고 신뢰할 수 있는 제동 성능입니다.
5. 결론: 캘리퍼를 알면 BMW 브레이크가 보인다
BMW 제동 시스템의 중심에는 ‘캘리퍼’가 있습니다.
BMW는 소재공학, 피스톤 역학, 전자 통합 제어, 그리고 실제 라이딩 감각까지 모두 고려하여:
- 라이더와 소통하는 브레이크
- 전자 시스템과 완벽하게 조화되는 설계
- 모든 상황에서 신뢰할 수 있는 제동력을 제공합니다.
BMW 캘리퍼의 구조와 작동을 이해하는 순간,
당신은 왜 BMW가 ‘멈추는 기술’마저 프리미엄하게 만드는지 깨닫게 될 것입니다.
