브레이크 캘리퍼는 자동차 제동 시스템의 핵심 부품으로, 유압을 통해 브레이크 패드를 디스크에 밀착시켜 차량을 정지시키는 역할을 합니다. 본 글에서는 브레이크 캘리퍼의 정확한 작동 원리와 구조, 피스톤의 역할, 그리고 다양한 캘리퍼 종류까지 체계적으로 정리합니다. 운전자를 위한 필수 지식부터 정비에 유용한 정보까지 담아, 브레이크 시스템을 완벽하게 이해할 수 있습니다.

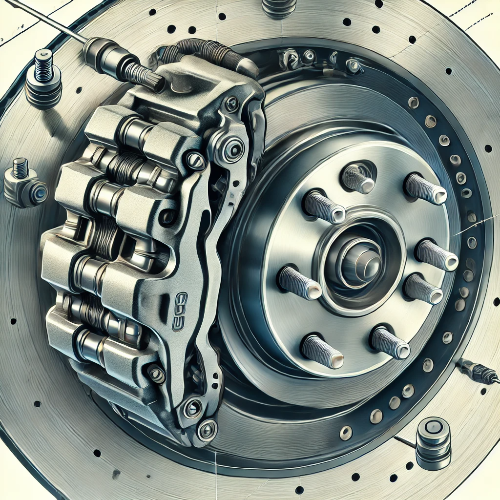

1. 브레이크 캘리퍼란 무엇인가?
자동차가 정지하거나 감속할 때, 가장 핵심적인 역할을 수행하는 부품 중 하나가 바로 브레이크 캘리퍼입니다. 브레이크 캘리퍼는 브레이크 패드를 디스크에 눌러 붙여 마찰을 발생시키는 장치로, 차량의 제동력을 만들어냅니다. 일반적으로 디스크 브레이크 시스템에서 사용되며, 유압을 통해 작동됩니다. 간단히 말해, 운전자가 브레이크 페달을 밟으면 이 힘이 유압으로 전환되어 캘리퍼가 작동하게 되는 구조입니다.
2. 브레이크 캘리퍼의 기본 구조
브레이크 캘리퍼는 크게 다음과 같은 부품들로 구성되어 있습니다.
- 피스톤(Piston): 유압의 힘으로 패드를 밀어 디스크에 접촉시키는 역할
- 브레이크 패드(Pad): 디스크에 접촉해 마찰을 발생시킴
- 디스크 로터(Disc Rotor): 바퀴에 연결된 회전판, 패드에 의해 마찰을 받음
- 하우징(Caliper Housing): 전체 구조를 감싸는 금속 케이스
- 슬라이딩 핀(플로팅 캘리퍼의 경우): 캘리퍼가 움직이게 하는 장치
이러한 부품들이 유기적으로 작동하면서 차량의 안정적인 제동을 가능하게 만듭니다.
3. 브레이크 작동 원리와 캘리퍼의 역할
브레이크 작동의 핵심은 유압 시스템입니다. 운전자가 브레이크 페달을 밟으면 마스터 실린더에서 **유압(압력)**이 발생하고, 이 유압은 브레이크 호스를 통해 캘리퍼 내부로 전달됩니다.
- 1단계: 브레이크 페달을 밟음
- 2단계: 마스터 실린더에서 유압 발생
- 3단계: 캘리퍼 내 피스톤이 작동
- 4단계: 피스톤이 브레이크 패드를 디스크에 밀착시킴
- 5단계: 디스크와 패드 사이에 마찰 발생 → 감속 or 정지
이때 피스톤이 밀어내는 힘은 파스칼의 원리에 따라 유압을 통해 균일하게 전달되며, 이로 인해 강력하고 안정적인 제동이 이루어집니다.
4. 캘리퍼의 피스톤 수가 제동력에 미치는 영향
브레이크 캘리퍼에는 1개부터 8개 이상의 피스톤이 장착될 수 있습니다. 피스톤 수는 제동력과 직결됩니다.
- 단일 피스톤 캘리퍼: 일반 승용차에 많이 사용, 경제적
- 듀얼 피스톤 캘리퍼: 보다 강한 제동력 제공
- 멀티 피스톤 캘리퍼 (4~8피스톤): 고성능 차량이나 스포츠카에 사용
피스톤이 많을수록 브레이크 패드가 디스크에 고르게 압력을 가할 수 있어, 제동 시 흔들림이 줄어들고 효율이 높아집니다. 다만, 비용과 유지관리 부담은 커질 수 있습니다.
5. 고정형 캘리퍼와 플로팅 캘리퍼의 차이점
브레이크 캘리퍼는 구조에 따라 고정형(Fixed)과 플로팅형(Floating)으로 나뉩니다.
- 고정형 캘리퍼: 피스톤이 양쪽에 위치하며, 캘리퍼 자체는 고정된 상태. 고급 차량이나 고성능 브레이크에 주로 사용
- 플로팅 캘리퍼: 피스톤이 한쪽에만 위치하고, 캘리퍼 전체가 슬라이딩하여 작동. 경제적인 구조로 대중적인 승용차에 사용
| 구분 | 피스톤 위치 | 장점 | 단점 |
|---|---|---|---|
| 고정형 | 양쪽 | 고른 제동력, 성능 우수 | 가격 높고 무게 큼 |
| 플로팅형 | 한쪽 | 경량, 경제적 | 제동력 고르지 못할 수 있음 |
6. 브레이크 캘리퍼의 유지보수와 점검 포인트
브레이크 캘리퍼는 정기적인 점검과 관리가 필요합니다. 주요 점검 포인트는 다음과 같습니다.
- 브레이크 패드 마모 확인
- 캘리퍼 피스톤 움직임 점검
- 유압 누유 여부 확인
- 디스크와 패드 사이 간격 점검
- 캘리퍼 고착 여부 확인 (특히 플로팅형에서 빈번)
정비 불량 시 캘리퍼가 제대로 작동하지 않으며, 제동력이 저하되거나 소음, 진동이 발생할 수 있습니다.
7. 브레이크 캘리퍼 선택 시 고려해야 할 요소
브레이크 캘리퍼를 선택하거나 튜닝할 때 다음을 고려해야 합니다.
- 차량 용도: 일상용, 스포츠 주행, 트랙용 등
- 피스톤 수: 필요에 따라 2피스톤, 4피스톤, 6피스톤 등 선택
- 호환성: 디스크 로터 크기 및 휠에 맞는지 확인
- 브랜드 및 내구성: Brembo, Wilwood, AP Racing 등 신뢰할 수 있는 브랜드 선택
- 가격 대비 성능: 고성능 부품일수록 가격이 높음
튜닝의 경우, 단순히 고성능 부품을 장착하는 것보다 전체 브레이크 시스템의 밸런스를 맞추는 것이 중요합니다.
8. 결론 : 브레이크 시스템의 핵심, 캘리퍼의 이해
브레이크 캘리퍼는 단순한 기계 부품이 아닌, 운전자의 안전과 직결되는 핵심 부품입니다. 작동 원리부터 구조, 종류, 피스톤 수까지 다양한 요소가 차량의 제동 성능에 영향을 미치며, 정확한 이해와 점검은 사고를 예방하는 첫걸음입니다.
자동차 정비사뿐 아니라 일반 운전자도 브레이크 캘리퍼에 대한 기본적인 이해를 가지고 있어야 합니다. 이는 안전한 운전 습관을 만드는 데 필수적인 요소입니다.
